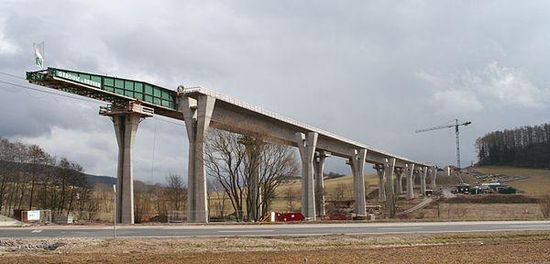

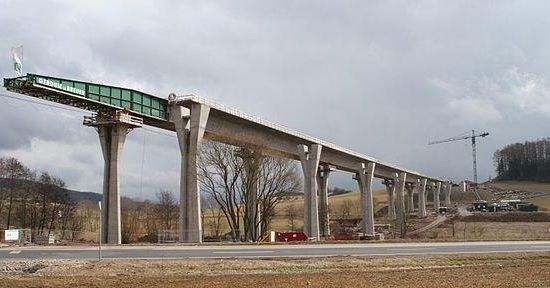

Das Bauwerk liegt zwischen den Autobahnanschlussstellen Schleusingen und Eisfeld-Nord bei dem Ort Brünn in Südthüringen. Es überspannt in einer Höhe von maximal 23 m mit 14 Feldern die Bäche Brünna und Alterbach sowie die Bundesstraßen 4 von Eisfeld nach Schleusingen und die B 281a von Brünn nach Sachsenbrunn. Die Trasse der Autobahn ist im Bereich der Brücke im Grundriss gerade und weist im Aufriss eine Wanne mit einem Gradientenwechsel auf, bei einer Steigung von 2,4 % Richtung Schleusingen und 2,4 % Richtung Eisfeld. Gebaut wurde die Überführung mit zwei getrennten Überbauten zwischen den Jahren 2005 und 2007.
Die Widerlager haben eine Flachgründung, die Pfeiler sind auf Bohrpfählen mit 1,2 m Durchmesser und 10 bis 20 m Länge tiefgegründet. Der Vollquerschnitt der maximal 20 m hohen Pfeiler ist V-förmig ausgebildet. Zur Aufnahme der Lager weitet sich der achteckige Querschnitt am Pfeilerkopf 7,8 m unterhalb vom Überbau in zwei Rechteckquerschnitte auf.
