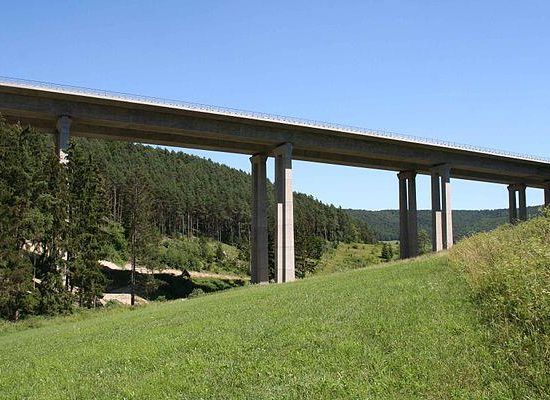

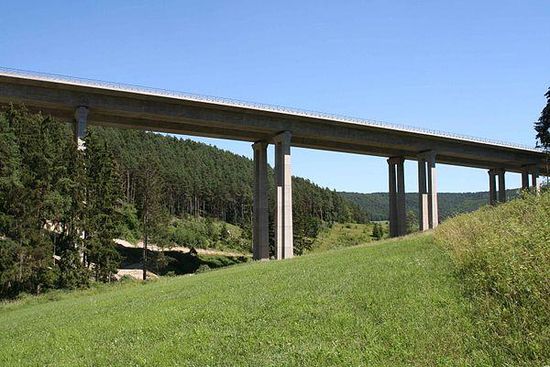

Das Bauwerk liegt bei Kilometer 145 zwischen den Anschlussstellen Meiningen-Nord und Meiningen-Süd und überquert bei Rohr das Judental, ein Seitental des Haseltals. Dabei werden in einer Höhe von maximal 45 m mit zehn Feldern zwei Wirtschaftswege und ein Graben überspannt. Die Brücke hat im Grundrissradius unter anderem eine Wendeklothoide mit den Parametern A=500 und A=700 sowie einen anschließenden Kreisradius von 2000 m. Das Längsgefälle beträgt konstant 4,3 % Richtung Süden. Gebaut wurde die Überführung mit zwei getrennten Überbauten zwischen den Jahren 2000 und 2002 bei Kosten von ungefähr 9 Millionen Euro.
Bis auf das flach gegründete Widerlager Nord sind die Pfeiler und das Widerlager Süd auf Großbohrpfählen mit einem Durchmesser von 1,2 m und Längen zwischen 17 m und 27 m gegründet. Die rechteckigen Doppelpfeiler haben einen Vollquerschnitt und sind zwischen 25 m und 40 m hoch. Zur Aufnahme der Lager sind die Pfeilerköpfe durch Riegel miteinander verbunden.
